Осушитель серии Ultrapac 2000
Осушители адсорбционного типа Осушитель серии Ultrapac 2000
Осушители адсорбционного типа
Осушитель серии Ultrapac 2000
Ultrapac 2000 представляет из себя полную систему подготовки сжатого воздуха с адсорбционным осушителем холодной регенерации, предварительным и вторичным фильтрами и конденсатоотводчиком.
Точка росы:
- до -40С при 100% загрузке
- до -70С при 70% загрузке
Рабочее давление - от 4 до 16 бар
Технические характеристики
|
Тип |
Входной поток |
Воздух на |
Присоединение |

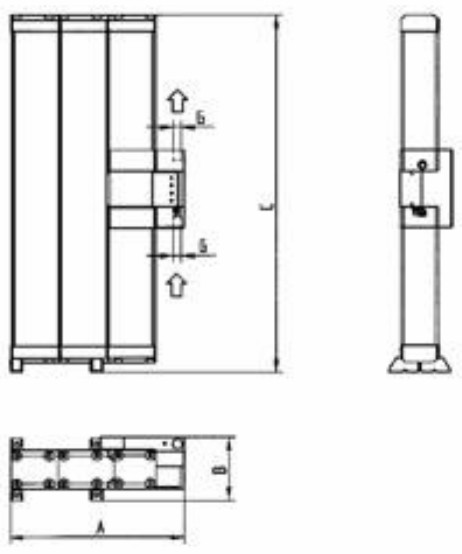

Габариты |
|
Mini |
||||
|
0005 |
5 |
0,85 |
1/2 |
300х343х121 |
|
0010 |
10 |
1,70 |
1/2 |
300х591х121 |
|
0015 |
15 |
2,55 |
1/2 |
300х853х121 |
|
0025 |
25 |
4,25 |
1/2 |
300х1377х121 |
|
Midi |
||||
|
0035 |
35 |
5,95 |
1 |
531х665х195 |
|
0050 |
50 |
8,50 |
1 |
531х917х195 |
|
0065 |
65 |
11,05 |
1 |
531х1169х195 |
|
0080 |
80 |
13,60 |
1 |
531х1421х195 |
|
0100 |
100 |
17,00 |
1 |
531х1673х195 |
Определение типоразмера:
|
Рабочее давление, бар |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
Поправочный коэффициент(fp) |
0,63 |
0,75 |
0,88 |
1,0 |
1,12 |
1,25 |
1,38 |
1,50 |
1,63 |
1,75 |
1,88 |
2,0 |
2,13 |
|
Температура на входе, 0С |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
|
Поправочный коэффициент(ft) |
1,1 |
1,1 |
1,1 |
1 |
0,8 |
0,7 |
0,5 |
Vкорр=Vном/(fp*ft)
Пример:
Vном=50 м3/час, T на входе= +300С, Раб. Давление = 10бар
Vкорр=50 м3/час/(1,38*1,1)=32,94 м3/час
Выбираем осушитель ultrapac2000, тип 0035
