Donaldson (Германия)

Ultrapac HED/ALD/MSD 1350-8750

Осушитель серии Ultrapac HED/ALD/MSD 1350-8750

Осушитель серии Ultrapac HED/ALD/MSD 1350-8750

Система подготовки сжатого воздуха и газов, включающая адсорбционный осушитель с холодной регенерацией, предварительный и финальный фильтры и автоматические конденсатоотводчики.

  • Точка росы: -20 С, -40 С, -70 С (в зависимости от типа)
  • Потребность воздуха для регенерации - примерно 14-20% от номинального потока (в зависимости от типа)
  • Рабочее давление - от 4 до 10 бар

Технические характеристики

Ultrapac
HED/ALD/MSD

Пропускная
способность
м3/час

Потери на
регенерацию, м3/час

Присоединение
DN

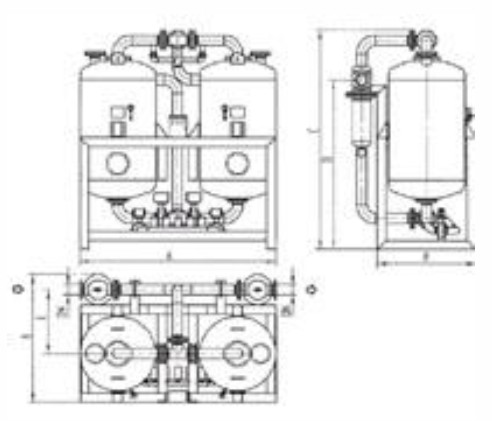

Габариты
Д*В*Ш, мм

HED

ALD

MSD

1350

1350

189

202,5

270

80

1500

950

2555

1650

1650

231

247,5

330

80

1700

1050

2365

1950

1950

273

292,5

390

100

1800

1135

2585

2250

2250

315

337,5

450

100

1900

1290

2605

2750

2750

385

412,5

550

100

2000

1340

2695

3500

3500

490

525

700

100

2200

1490

2680

4000

4000

560

600

800

150

2400

1630

2980

5000

5000

700

750

1000

150

2600

1715

3030

6000

6000

840

900

1200

150

2800

1815

3070

7000

7000

980

1050

1400

150

3000

1915

3080

8750

8750

1225

1312,5

1750

200

3400

2290

3280

Выбор осущителя:

Модель

Точка росы
C

Поправочный коэфф. ft для входной температуры

+20

+25

+30

+35

+40

+45

+50

HED

-20

1,2

1,2

1,1

1,0

-

-

-

ALD

-40

1,2

1,2

1,1

1,0

-

-

-

MSD

-70

1,0

1,0

1,0

1,0

0,8

0,7

0,5



Рабочее давление, бар

4

5

6

7

8

9

10

Поправочный коэффициент fp

0,63

0,75

0,88

1,0

1,12

1,25

1,38



Vкорр.=Vном / fp*ft
Пример:
Vном=2000 м3/час; Температура на входе Tвх=30С;
Рабочее давление Pраб = 10 бар; точка росы -40С.
Vкорр. = 2000 / (1,38*1,1) = 1318 м3/час
Выбираем осушитель ALD 1350
